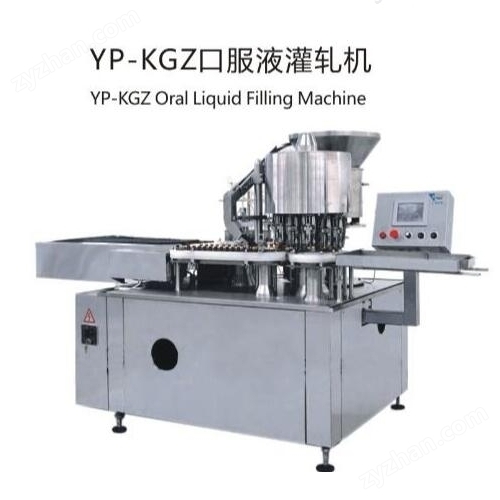

10ml 口服液灌裝機是醫藥、保健品行業實現小劑量液體自動化灌裝的關鍵設備，其穩定運行依賴于多個精密部件的協同工作，主要由動力系統、灌裝系統、輸送機構、控制系統及輔助裝置五大部分組成。?

　　動力系統通常采用伺服電機作為核心驅動源，通過減速器將轉速降至灌裝所需的 10-30 瓶 / 分鐘，配合同步帶傳動，為灌裝泵、輸送帶等部件提供穩定動力。伺服電機的調速精度可達 ±1rpm，能確保不同批次灌裝速度一致，避免因動力波動導致的劑量偏差。部分機型配備雙電機系統，分別控制灌裝和輸送，可通過觸摸屏獨立調節參數，適應不同粘度口服液（如糖漿劑、水劑）的灌裝需求。?

　　灌裝系統是保證劑量精準的核心。由儲液罐、灌裝泵、灌裝頭及液位控制系統組成。儲液罐容量通常為 50-100L，內置攪拌裝置（轉速 30-50rpm）防止藥液沉淀，罐壁裝有液位傳感器，當藥液低于下限值時自動報警并暫停灌裝。灌裝泵多采用活塞式計量泵，通過調節活塞行程（精度 0.01mm）控制灌裝量，針對 10ml 規格，計量誤差可控制在 ±0.1ml 以內。灌裝頭采用防滴漏設計，配備硅膠單向閥，在離開瓶口瞬間自動關閉，避免藥液殘留污染瓶口，某藥企使用該系統后，瓶口清潔度合格率提升至 99.8%。?


　　輸送機構負責瓶體的有序流轉。由鏈板式輸送帶、撥瓶輪和定位裝置組成。輸送帶寬度適配 10ml 口服液瓶（直徑 22-28mm），通過變頻調速（0.5-2m/min）與灌裝節奏匹配。撥瓶輪采用食品級硅膠材質，通過凸輪機構將瓶體精準推送至灌裝工位，定位精度達 ±0.5mm，確保灌裝頭與瓶口同心對齊。定位裝置中的光電傳感器可檢測空瓶有無，若出現漏放或歪瓶，會觸發灌裝頭暫停，防止藥液浪費和設備損壞。?

　　控制系統以 PLC（可編程邏輯控制器）為核心，搭配 7-10 英寸觸摸屏實現人機交互。操作人員可通過屏幕設定灌裝量、速度、計數等參數，系統實時顯示運行狀態（如已灌瓶數、故障報警）。關鍵位置的傳感器（如壓力傳感器、編碼器）將信號反饋至 PLC，當灌裝壓力異常（偏離 0.3-0.5MPa 范圍）或瓶體位置偏移時，自動觸發停機保護，響應時間≤0.5 秒。部分機型支持數據存儲功能，可記錄近 30 天的生產數據，滿足 GMP 認證對追溯性的要求。?

　　輔助裝置保障灌裝質量與效率。包括瓶體清洗機構（灌裝前用潔凈空氣吹掃瓶口）、理瓶器（將雜亂瓶體整理成直立狀態）和防護罩（采用 304 不銹鋼材質，防止粉塵污染）。理瓶器通過離心力和導向板的配合，理瓶速度達 50 瓶 / 分鐘，準確率超 99%。防護罩內置紫外線殺菌燈（功率 15W），在設備停機時對灌裝區域進行消毒，確保符合醫藥生產的潔凈標準。?

　　這些部件協同工作，使 10ml 口服液灌裝機實現從理瓶、定位、灌裝到出瓶的全流程自動化，單臺設備每小時可完成 1800-3600 瓶的灌裝量，為小劑量液體生產提供高效、精準的解決方案。?
